Où puis-je installer une pompe à chaleur air-eau ?
C'est la question à laquelle sont confrontés tous ceux qui envisagent de chauffer leur maison avec une pompe à chaleur. Lors de l'installation d'une pompe à chaleur, il faut tenir compte de quelques points. Mais ne vous inquiétez pas : nous avons rassemblé les réponses aux questions les plus importantes, de "Où et comment installer ma pompe à chaleur ?" à "A quelle distance de la maison une pompe à chaleur peut-elle être installée ?" en passant par "A quoi faut-il faire attention en matière de tuyaux et de conduites ?". Vous vous préparez ainsi de manière idéale à l'installation extérieure de votre nouvel appareil de chauffage.
Le bon emplacement pour une pompe à chaleur avec unité extérieure
Avant toute chose, il convient de faire la distinction entre une installation à l'intérieur et une installation à l'extérieur. De nombreuses pompes à chaleur - comme la pompe à chaleur GreenFOX - sont installées à l'extérieur. Alors qu'en cas d'installation intérieure d'appareils monoblocs, il faut avant tout tenir compte de l'introduction dans la maison, d'autres points sont à prendre en considération en cas d'installation extérieure. Contrairement aux appareils monoblocs, les appareils split se composent d'une unité intérieure et d'une unité extérieure. Dans ce qui suit, nous nous concentrons en revanche sur l'installation des pompes à chaleur monobloc avec unité extérieure.
En général, les critères suivants doivent être respectés, mais il est important de noter que des règles plus strictes peuvent également s'appliquer au niveau cantonal.
Critères importants pour l'installation extérieure d'une pompe à chaleur aérothermique
Distances minimales concernant la pompe à chaleur
Il faut tenir compte de l'accessibilité de l'appareil, d'une distance minimale par rapport aux plantes, d'un flux d'air aussi optimal que possible et des conditions relatives aux dommages causés par le gel.
Exigences relatives au lieu d'installation
Il faut tenir compte d'une direction du vent correspondante, d'une capacité portante suffisante du sous-sol, d'une embouchure protégée contre le gel (80 cm) et d'un écoulement sans obstacle.
Mesures à prendre relatives au fluide frigorigène
Il s'agit avant tout de respecter les distances correspondantes par rapport aux fenêtres, aux caves ou aux gaines de câbles, ou de tenir compte, le cas échéant, des exigences spéciales dans les lieux publics.
La pompe à chaleur aérothermique devant ou à côté de la maison
Ou encore : où dois-je placer ma pompe à chaleur et à quelle distance de la maison peut-elle être installée ?
Lorsque l'on pense à des pompes à chaleur installées à l'extérieur, on a peut-être en tête des images d'appareils placés à proximité immédiate de la maison ou on se demande parfois "Pourquoi les pompes à chaleur sont-elles toujours placées devant la maison ?". Cela est principalement dû au fait que les pompes à chaleur sont installées dans un endroit dégagé, pour ainsi dire protégé, et qu'elles ne doivent pas être éloignées de plus de 15 mètres maximum de la pièce de chauffage/d'installation. En outre, il faut tenir compte des trois critères essentiels pour l'installation d'une pompe à chaleur ainsi que d'un environnement qui absorbe le plus possible les bruits.
En ce qui concerne la distance par rapport aux terrains voisins, la règle de base est la suivante - par exemple dans le cas de la pompe à chaleur GreenFOX : une distance de trois mètres par rapport à la limite de propriété est souvent suffisante pour que les valeurs limites nocturnes soient respectées.
Une bonne planification fait la moitié du travail
S'il s'agit d'une nouvelle construction, vous pouvez déjà intégrer les différents critères dans votre planification. Les indications suivantes doivent être prises en compte lors de la planification :
Pour minimiser les pertes de chaleur, les conduites hydrauliques entre la pompe à chaleur et le bâtiment doivent être aussi courtes que possible. Pour éviter les nuisances sonores indésirables, il faut éviter d'installer la pompe à chaleur dans un environnement insonorisé. Le cas échéant, il faut prévoir des obstacles architecturaux. Un passage d'air sans obstacle à travers la pompe à chaleur doit toujours être garanti. Lors de la planification, du montage et de l'exploitation de l'installation de chauffage, respectez les normes et directives spécifiques au pays.
GreenFOX - une unité extérieure stylée pour chaque jardin
La pompe à chaleur GreenFOX n'atteint pas seulement des valeurs d'efficacité de pointe, elle séduit aussi en tant qu'unité extérieure par son design stylé en blanc, gris et anthracite. Avec un niveau de puissance acoustique de seulement 45,2 db(A) (selon DIN EN 121012-1), elle est l'un des appareils les plus silencieux sur le marché des pompes à chaleur. Le GreenMode unique en son genre permet pour la première fois de se chauffer toute l'année de la manière la plus verte possible avec une pompe à chaleur.
Quel temps prévoir pour l'installation d'une pompe à chaleur à l'extérieur ?
Le temps nécessaire à l'installation - surtout dans le cas d'une pompe à chaleur GreenFOX - est minime. Pour la pompe à chaleur GreenFOX, il existe des fondations prêtes à l'emploi en acier inoxydable de haute qualité. En l'utilisant, vous évitez les travaux de bétonnage. Il vous suffit de creuser (de "laisser" selon les circonstances), de créer une base de gravier, de poser et d'aligner la fondation préfabriquée et de la remplir de gravier.
Selon l'accessibilité, vous pouvez compter 1 à 2 heures pour les travaux de montage. En plus des travaux d'excavation, une pompe à chaleur peut être mise en place et installée en quelques heures.
Exigences relatives au lieu d'installation d'une pompe à chaleur
- La pompe à chaleur doit être installée à l'extérieur sur une surface plane et stable ou d'une capacité de charge suffisante ; le boîtier est constitué de matériaux résistants aux intempéries.
- En cas d'installation sur une surface dégagée, où elle est éventuellement exposée à la direction principale du vent, il est recommandé de mettre en place des dispositifs de protection contre le vent.
- L'air soufflé peut entraîner la formation de glace, il ne doit donc pas s'écouler sur les trottoirs, les terrasses, etc.
- Le niveau sonore doit être pris en compte si l'appareil est installé près des fenêtres et des portes.
- Lors de l'installation, veillez à une bonne accessibilité pour l'entretien et la maintenance.
Distances importantes pour l'installation d'une pompe à chaleur GreenFOX
Maintenez une distance d'au moins un mètre autour de la pompe à chaleur par rapport aux fenêtres, portes, puits, lieux publics et chemins. Si la face arrière de la pompe à chaleur est installée contre un mur/une paroi fermé(e), il convient de respecter une distance d'au moins 300 mm par rapport au mur/à la paroi, l'idéal étant de 500 mm. La distance entre la face avant de la pompe à chaleur et les trottoirs doit être d'au moins 3 mètres, et d'au moins 6 mètres pour les plantes vertes.
À quoi faut-il faire attention en ce qui concerne les tuyaux et les conduites ?
Les conduites hydrauliques doivent être isolées thermiquement, l'idéal étant de les poser dans le sol à l'abri du gel. Pour le découplage acoustique, les conduites hydrauliques doivent être raccordées avec des tuyaux flexibles.
FAQ | Questions fréquentes & leurs réponses
Lors de la mise en place et de l'installation, il faut tenir compte de quelques points essentiels pour les propriétaires de pompes à chaleur.
Une pompe à chaleur fonctionne de la même manière en été et en hiver.
Elle transforme une partie de l'air extérieur en énergie. Un fluide frigorigène se trouve dans le circuit. Dans le circuit frigorifique, le ventilateur aspire l'air extérieur. Le fluide frigorigène s'évapore sous l'effet de la chaleur de l'air ambiant et devient gazeux. Le fluide frigorigène gazeux s'écoule vers le compresseur, où il est comprimé. Le compresseur comprime la vapeur, ce qui augmente la pression et la température du fluide frigorigène. Le condenseur liquéfie à nouveau la vapeur et transmet la chaleur au système de chauffage. Le cycle recommence ensuite.
La combinaison d'une pompe à chaleur et d'une installation photovoltaïque est tout à fait judicieuse pendant les intersaisons. C'est en hiver, lorsque la pompe à chaleur fonctionne le plus, que les heures d'ensoleillement sont les plus rares. L'énergie solaire peut servir à la production d'eau chaude, par le biais d'une barre électrique (électricité) ou par une installation solaire (eau chaude).
Oui, en Suisse, l'installation d'une pompe à chaleur est subventionnée jusqu’à 8'500 francs. Les subventions varient selon les cantons.
Les facteurs les plus importants pour cette question sont les besoins en énergie de chauffage de la maison et la température de départ du chauffage. Il existe des types de bâtiments pour lesquels l'utilisation d'une pompe à chaleur air-eau n'est pas judicieuse. Pour savoir si l'utilisation d'une pompe à chaleur est possible ou quelles mesures d'assainissement sont nécessaires au niveau du bâtiment ou du système d'évacuation de la chaleur (radiateurs ?), il est préférable de se renseigner au préalable auprès de notre service ou d'un installateur de pompes à chaleur qualifié.
Il existe différents systèmes de pompes à chaleur qui ont des exigences différentes quant au lieu d'installation.
Pompes à chaleur split : elles se composent d'une unité extérieure et d'une unité intérieure. Comme le nom l'indique, une partie est placée à l'extérieur et une autre à l'intérieur.
Pompes à chaleur monobloc : il n'y a ici qu'un seul appareil.
La GreenFOX est un appareil monobloc destiné à être installé à l'extérieur.
Il y a certaines distances minimales à respecter par rapport aux bâtiments, fenêtres, portes, trottoirs, etc. Pour le GreenFOX, la zone de protection est de 1 mètre autour de la pompe à chaleur - à l'exception de la distance au mur, qui peut être inférieure, mais d'au moins 50 cm.
Oui. Selon le modèle et la régulation, il est également possible de refroidir avec la pompe à chaleur. Souvent, la fonction de refroidissement est un poste de coût supplémentaire qui peut être commandé en option. Dans le cas de notre pompe à chaleur air-eau GreenFOX, la fonction de refroidissement fait partie intégrante de la régulation et de l'hydraulique du système, sans supplément de prix ! Il faut en tout cas déterminer au préalable si les surfaces de chauffage existantes (radiateurs ?) sont également adaptées au refroidissement.
Les frais d'exploitation se composent de la consommation d'électricité, de la maintenance et des éventuelles réparations. Les frais d'électricité et de maintenance s'élèvent en moyenne à environ 2'600 francs par an.
Les frais d'électricité représentent la plus grande partie. Prenons l'exemple d'un bâtiment existant, d'environ 30 ans, d'un bon standard de construction avec 150 m2 de surface habitable chauffée : cela nécessite environ 20'000 kWh d'énergie par an. Pour cet exemple type, nous partons du principe, sur la base de nos valeurs empiriques, que la consommation annuelle d'électricité est d'environ 6'500 kWh. Avec une moyenne de 28 centimes par kWh* (y compris le réseau, les taxes, etc.), les coûts annuels d'électricité pour cet exemple s'élèvent à environ 1'820 francs - L'entretien annuel recommandé par un personnel formé coûte en moyenne entre 400 et 500 francs pour une pompe à chaleur dans une maison individuelle.
En Suisse, l'installation d'une pompe à chaleur extérieure nécessite une demande de permis de construire. De plus, le système modulaire de pompe à chaleur WPMS est nécessaire pour l'obtention des subventions. Si vous avez des questions, le service extérieur ÖkoFEN se fera un plaisir de vous aider.
En ce qui concerne le bruit, il faut distinguer les différents types de pompes à chaleur. Les forages profonds ou les pompes à chaleur avec capteurs de surface ne présentent pas d'émissions sonores, contrairement à une pompe à chaleur aérothermique.
Toutefois, il existe déjà quelques pompes à chaleur particulièrement silencieuses : La pompe à chaleur aérothermique GreenFOX 9/14, par exemple, est considérée comme l'une des plus silencieuses du marché, avec un niveau de puissance acoustique maximal de 54 dB(A).
Détails sur le niveau sonore d'une pompe à chaleur
En principe, une pompe à chaleur peut aussi être intéressante dans un bâtiment ancien, si certaines conditions sont remplies :
- l'isolation du bâtiment : La qualité énergétique de l'ancien bâtiment joue un rôle décisif. Plus le bâtiment est bien isolé, plus la pompe à chaleur peut fonctionner efficacement. Toutefois, si le bâtiment est mal isolé, la pompe à chaleur risque de ne pas produire suffisamment de chaleur pour couvrir les besoins en chauffage en hiver.
- Charge calorifique : la taille de la pompe à chaleur doit être adaptée à la charge calorifique du bâtiment. Il est important de calculer précisément la puissance de chauffage nécessaire afin de s'assurer que la pompe à chaleur est suffisamment dimensionnée.
- Répartition de la chaleur : la répartition de la chaleur dans l'ancien bâtiment devrait également être vérifiée. Dans l'idéal, il existe des radiateurs ou un chauffage au sol qui peuvent fonctionner avec des températures de départ basses de la pompe à chaleur. Si ce n'est pas le cas, il faudra éventuellement procéder à des modifications de l'installation de chauffage.
- Disponibilité de la chaleur géothermique ou de l'air ambiant : la pompe à chaleur peut puiser la chaleur soit dans l'air ambiant (pompe à chaleur air-eau), soit dans le sol (pompe à chaleur géothermique ou pompe à chaleur sol-eau). Les conditions locales et les ressources disponibles jouent ici un rôle.
- Analyse coûts-avantages : il est important de comparer les coûts d'investissement pour la pompe à chaleur et son installation avec les économies d'énergie potentielles sur la durée de vie de l'installation. Les programmes de soutien et les incitations financières peuvent augmenter l'attrait économique.
En résumé, une pompe à chaleur dans un bâtiment ancien est particulièrement intéressante si le bâtiment est bien isolé, si la répartition de la chaleur peut être optimisée et si une source de chaleur suffisante (air ambiant ou géothermie) est disponible. Il est conseillé de faire appel à des spécialistes, tels que des conseillers en énergie ou des installateurs, afin de trouver la meilleure solution pour chaque bâtiment ancien.
Une pompe à chaleur aérothermique est un appareil de chauffage et de refroidissement qui utilise l'énergie thermique de l'air ambiant pour chauffer ou refroidir des pièces.
Voici une explication de base sur le fonctionnement d'une pompe à chaleur aérothermique :
Absorption de la chaleur ambiante : la pompe à chaleur aérothermique extrait l'énergie thermique de l'air ambiant, même à basse température. Même par temps froid, l'air contient encore suffisamment d'énergie thermique qui peut être utilisée.
Évaporation du fluide frigorigène : Dans la pompe à chaleur se trouve un circuit fermé qui contient un réfrigérant. Ce fluide frigorigène a un point d'ébullition bas et s'évapore déjà à basses températures lorsqu'il est exposé à la chaleur de l'air ambiant.
Compression du fluide frigorigène : la vapeur de fluide frigorigène évaporée est comprimée par un compresseur, ce qui augmente la pression et la température.
Libération de la chaleur : la vapeur de réfrigérant comprimée et chauffée libère l'énergie thermique accumulée dans le système de chauffage ou le réservoir d'eau chaude pour chauffer la pièce ou fournir de l'eau chaude.
Condensation du fluide frigorigène : Une fois la chaleur dissipée, le fluide frigorigène se recondense à l'état liquide, libérant ainsi l'énergie thermique.
Détente du fluide frigorigène : le fluide frigorigène liquide passe par un détendeur qui réduit la pression et la température afin de fermer le circuit et de renvoyer le fluide frigorigène dans l'évaporateur.
Ce cycle se répète continuellement tant que le système de chauffage ou de refroidissement est actif. Une pompe à chaleur peut utiliser l'énergie récupérée dans l'air ambiant pour chauffer la maison. En été, le principe peut être inversé pour refroidir la maison.
Il est important de noter qu'une pompe à chaleur aérothermique voit son efficacité diminuer lorsque la température extérieure baisse, car l'énergie thermique est limitée dans l'air froid. Dans de tels cas, des systèmes de chauffage complémentaires peuvent être nécessaires pour répondre aux besoins de chauffage.
Cela peut aussi vous intéresser

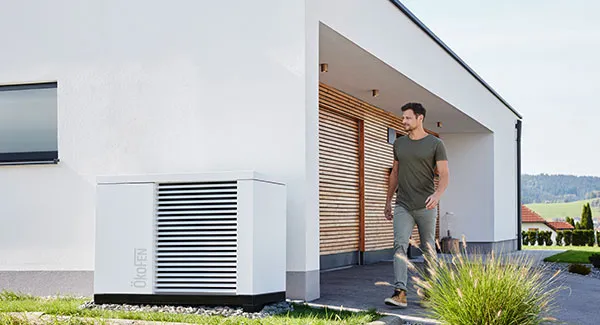

Volume sonore d'une pompe à chaleur aérothermique
