Guide de planification - installation d'un Silo textile

Informations et conseils pour la planification d'installation d'un stockage en silo textile

Silo textile

Les silos textiles Flexilo et Flexilo Compact sont des solutions simples, propres et compactes pour stocker vos pellets. Quelques règles sont à respecter pour que votre silo assure une réserve durable d'alimentation en pellets de votre chaudière. Votre installateur les connait, et saura vous conseiller sur l'endroit où l'implanter et l'installer rapidement et simplement.

La taille du local du silo

L'espace du local doit être au moins 14 cm plus large que le silo textile lui-même. Il faut également veiller à laisser un espace de 30 cm du côté de la bouche de remplissage. La hauteur minimale de la pièce est de 2 m. La plupart des silos en textile ont besoin d'une hauteur de pièce de 2,40 m afin d’obtenir la capacité maximale de remplissage. Le local du silo doit avoir une aération de 170 cm² ou une fenêtre.

installation en extérieur

Vous pouvez également placer votre silo textile ÖkoFEN à l'extérieur de votre bâtiment. Tout ce que vous avez à faire est de protéger le réservoir du soleil, du vent et de l'humidité avec un toit et un panneau latéral. Dans ce cas, le système d'aspiration sous vide transporte les pellets vers la chaudière.

Taille minimale de la chambre

Unité de remplissage et moteur de décharge sur le même côté

Unité de remplissage en face du moteur de décharge

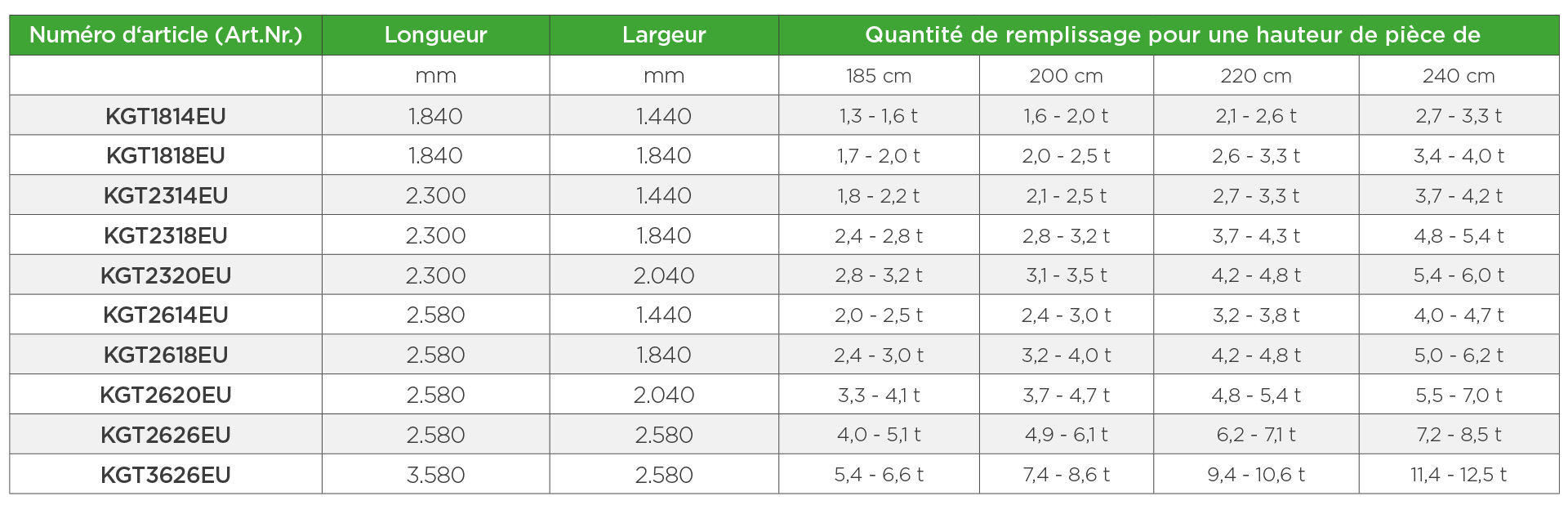

Flexilo Compact - quantités de remplissage pour des hauteurs de pièces de 185 à 240 cm

1. Silo textile avec alimentation de la chaudière par aspiration

Le silo peut être situé à 20 m de la chaudière !

2. Dimensions de la pièce accueillant le silo

La taille du silo dépend de la charge thermique du bâtiment. Sur la base des habitudes de chauffage moyennes, la règle empirique suivante s'applique : pour 1 kW de puissance de chauffage = 400 kg de pellets par an requis

Exemples :
Puissance 12 kW x 400 kg = 4800 kg ...........silo textile KGT2618EU
Puissance 7 kW x 400 kg = 2800 kg..............silo textile KGT1818EU

Vous trouverez les dimensions disponibles de nos silos textiles Flexilo dans les >> données techniques.

3. Emplacement du silo textile

Les pellets sont livrés par camion et soufflés directement dans le silo. Les camions-souffleurs sont équipés de tuyaux d’une longueur de 20 m. (parfois jusqu'à 30 m.). Le raccord de remplissage du silo textile peut donc être situé jusqu'à 20 m de l’accès camion le plus proche.

Dans la mesure du possible, le silo textile doit être situé contre un mur extérieur de la maison puisque le remplissage se fait de l’extérieur, cependant le Flexilo pourra être situé dans une pièce à l'intérieur de la maison. Dans tous les cas, les raccords de remplissage doivent être accessibles au livreur. Des rallonges sont disponibles.

Dimensions de la pièce accueillant le silo

Dimensions au sol : le local doit être de 7 à 10 cm plus large que le silo.
Exemple : Flexilo S190H d largeur silo 204 cm
largeur min local = 211 cm.

Pour faciliter le montage du silo, le côté de la pièce où est placé le raccord de remplissage du silo doit avoir une longueur de 30 cm en plus.
Exemple : S190H d longueur min local = 211 cm + 30 cm = 241 cm.

4. Aménagement du local dans lequel est placé le silo textile

Raccord de remplissage : Avec un silo textile, vous n’avez pas besoin de deuxième raccord pour soulager la pression de l’air lors du remplissage. Néanmoins la pièce où se situe le silo doit avoir une ouverture d’au moins 170 cm2. Dans le cas de gros silos, un second raccord sera toutefois fourni pour répartir de façon optimale les pellets dans le silo. Ainsi les silos textiles de type S2819 et S2822 ont besoin de 2 raccords lorsqu’ils sont remplis par leur plus long côté, tout comme le S280.

Humidité : L‘humidité ambiante ne pose pas de problème mais le tissu ne doit pas être en contact avec un mur humide. Dans le cas d‘une installation à l‘extérieur, le silo doit être protégé de la pluie et des UV.

5. Vidéo : Le montage du Flexilo Compact est aussi simple que ça

Nous vous montrons combien il est facile d'assembler nos silos textiles compacts.
