Les solutions de stockage du granulé, comment ça marche ?
Stocker son granulé en toute simplicité pour une autonomie annuelle et une alimentation automatique, c’est simple avec les solutions ÖkoFEN.
Comment stocker son granulé de bois ?
Les silos textiles

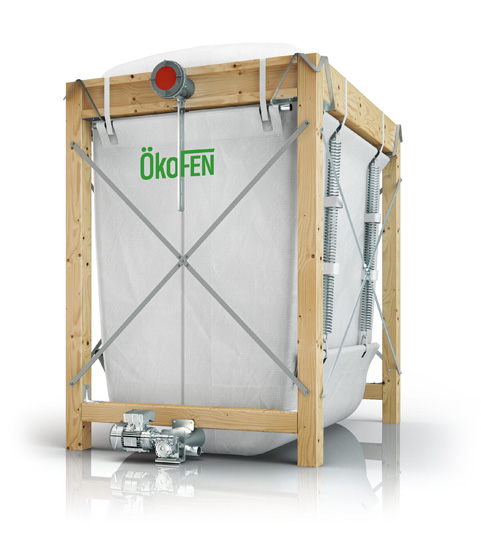

Stocker son granulé en vrac n’a jamais été aussi simple avec la gamme de silos textiles ÖkoFEN. Nos silos sont parfaitement adaptés à tous les lieux : caves, garages, remises et même en installation extérieure sous abri. Ils sont également une solution idéale pour les endroits humides, avec peu de place et une faible hauteur sous plafond. ÖkoFEN conçoit et fabrique ses propres silos pour garantir une qualité parfaite. Fabriqués avec une toile renforcée, laissant passer l’air, mais pas la poussière, et montés sur une ossature en bois massif ils assurent un stockage compact et particulièrement résistant. Des mini-silos sont également disponibles pour une chaufferie ultra compacte.
Les mini-silos
Ultra compacts, les mini-silos ÖkoFEN sont des réserves de pellets économiques, offrant un très faible encombrement.
2 modèles sont disponibles :
Le mini-silo en acier, d’une capacité de stockage de 180 kg de granulés de bois, est la solution idéale lorsqu’il y a très peu d’espace disponible, tout en assurant une autonomie en granulés de quelques jours (selon usage).
Pour plus d’autonomie de la chaudière, le mini-silo textile avec ossature bois dispose lui d’une capacité de 650 kg, permettant ainsi jusqu’à plusieurs semaines d’alimentation en granulés. Pour autant, sont encombrement est mini, avec une largeur de 1,12 m et une profondeur de 1,12 m.
A savoir : ces 2 mini-silos doivent être remplis manuellement à l’aide de granulés de bois conditionnés en sacs. Généralement, les sacs de granulés que l‘on trouve dans le commerce ou auprès des distributeurs de granulés sont des sacs de 15 kg. Une fois pleins, ces 2 mini-silos alimentent automatiquement la chaudière en fonction des besoins, comme toutes les réserves de granulé ÖkoFEN. Restez zen, votre chaudière s’occupe de tout !
Et si vous changez d’avis, ces mini-silos peuvent être remplacés ultérieurement par un silo de plus grande capacité.
Les solution de stockage sur mesure
Cette solution appelée « pièce de réserve » est parfaite pour un stockage de granulé idéalement adapté aux dimensions souhaitées et aux besoins en granulé de la maison. La pièce de réserve pourra être une petite pièce aménagée, ou être fabriquée en ossature bois et panneaux de particules.
2 pans inclinés font descendre le granulé vers une vis sans fin qui l'amène vers le système d’alimentation automatique de la chaudière. ÖkoFEN fournit les principaux éléments de la pièce de réserve pour une qualité parfaite.
.jpg)
Un peu de technique :
installation d'un stockage de granulé en silo textile
Les silos textiles Flexilo et Flexilo Compact sont une solution simple, propre et compacte pour stocker votre granulé de bois.
ÖkoFEN propose plus de 25 dimensions différentes de silos textiles pour un stockage annuel adapté à chaque bâtiment. Quelques règles sont à respecter pour que votre silo assure une réserve durable d'alimentation en granulé de votre chaudière. Votre installateur les connait, et saura vous conseiller sur l'endroit où l'implanter et pourra l'installer rapidement et simplement.
Si vous souhaitez en savoir plus, voici quelques éléments :
Comment est alimenté la chaudière depuis un silo textile ?
Le granulé de bois alimente automatiquement la chaudière grâce à un système d'aspiration. Ce système d'alimentation automatisé remplit une petite réserve journalière intégrée à la chaudière.
Découvrez le montage d’un gros Flexilo Compact en vidéo
Les silos textiles ÖkoFEN sont connus et reconnus pour être montés facilement. Quelques heures suffisent pour le mettre en pace.
Découvrez comment faire à travers la vidéo ci-dessous.
Silo textile, quel est l'emplacement idéal ?
Les granulés de bois sont livrés par camion et soufflés directement dans la réserve de granulés. Les camions-souffleurs sont équipés de tuyaux d’une longueur de 20 m. (parfois jusqu'à 30 m.). Le raccord de remplissage du silo textile peut donc être situé jusqu'à 20 m de l’accès camion le plus proche, et jusqu'à 30 mètres si les conditions le permettent.
Dans la mesure du possible, le silo textile doit être situé contre un mur extérieur de la maison puisque le remplissage se fait depuis l’extérieur, cependant le Flexilo pourra être situé dans toute autre pièce à l'intérieur de la maison. Dans tous les cas, les raccords de remplissage doivent être accessibles au livreur. Des rallonges sont disponibles.
Dimensions de la pièce accueillant le silo
Dimensions au sol : le local doit être de 7 à 10 cm plus large que le silo.
Exemple : Flexilo S190FR - largeur silo 204 cm largeur min local = 211 cm. Pour faciliter le montage du silo, le côté de la pièce où est placé le raccord de remplissage du silo doit avoir une longueur supplémentaire de 30 cm.
Exemple : S190FR - longueur min local = 211 cm + 30 cm = 241 cm.
Aménagement du local dans lequel est placé le silo textile
Le silo textile peut être placé dans le même local que la chaudière à granulés.
Murs et portes de la chaufferie : il n‘existe pas de contraintes particulières portant sur les murs et les portes de la chaufferie dans le cadre d‘installations privées de moins de 70 kW. Pour les établissements recevant du public (ERP) et les chaufferies de plus de 70 kW, appliquez la réglementation en vigueur.
Raccord de remplissage : avec un silo textile, vous n’avez pas besoin de deuxième raccord pour soulager la pression de l’air lors du remplissage. Néanmoins la pièce où se situe le silo doit avoir une ventilation d’au moins 170 cm².
Un peu de technique :
implanter une "pièce de réserve"
Une pièce de réserve dédiée, avec alimentation par aspiration
La pièce de réserve peut être située à 20 m de la chaudière. Il n'est pas nécessaire que les deux éléments soient situés dans la même pièce.
Emplacement de la pièce de réserve et de la chaufferie
Les granulés de bois sont livrés par camion-citerne et soufflés directement dans la réserve de granulés. Les camions-citernes sont équipés de tuyaux d’une longueur maximale de 20 m (30 m dans certains cas). Les raccords de remplissage de la réserve de granulés doivent donc être situés dans le meilleur des cas à 20 m de l’accès camion le plus proche, et jusqu'à 30 mètres dans certains cas.
Dans la mesure du possible, la pièce de réserve doit être située contre un mur extérieur de la maison puisque le remplissage se fait de l’extérieur. Dans le cas où la réserve est une pièce à l’intérieur, le tube de remplissage doit être si possible connecté à un mur extérieur.
La chaufferie doit se situer dans la mesure du possible à proximité d’un mur extérieur pour permettre la ventilation directe d’air. Si la chaudière est installée dans une pièce intérieure, une bouche de ventilation (surface 200 cm2) doit être connectée à un mur extérieur pour l’alimentation en air frais. Référez-vous également au "Guide d'aide à la fabrication d'une pièce de réserve" (en téléchargement en bas de page) et demandez conseil à votre chauffagiste.
Conseil :
Installation électrique :
Branchement de la chaudière :
Dimensions de la pièce de réserve :
La pièce de réserve est rectangulaire avec une largeur qui, idéalement, ne dépasse pas les 2 m. Par exemple, 2 m x 3 m ou 1,5 m x 2,5 m sont des dimensions appropriées. Plus la réserve est étroite, moins il y a d’espace inutilisé. Le volume nécessaire de la pièce de réserve dépend des déperditions du bâtiment et doit, si possible, être déterminé pour le stockage d’une quantité de granulés assurant le chauffage pendant 1 an. En prenant en considération l’espace non-utilisable de la pièce de réserve, la règle suivante vous donne une bonne approximation du volume nécessaire :
1 kW de déperdition = 0,9 m³ de volume de stockage (y compris les espaces non-utilisables)
Aménagement de la pièce de réserve
Construction des murs :
Il n‘existe pas de contraintes particulières portant sur les murs de la chaufferie dans le cadre d‘installations privées de moins de 70 kW. Les murs de la pièce de réserve doivent impérativement être étanches à la poussière. Les pans inclinés de la pièce de réserve doivent pouvoir supporter une charge statique de 650 kg/m³ de granulés. Aucun matériau ne doit pouvoir se détacher des murs ou du plafond de la réserve afin d’éviter tout blocage de la vis d’extraction.
Attention :
Les murs ainsi que le plafond de la pièce de réserve et de la chaudière doivent être construits, le cas échéant, conformément à la réglementation anti-incendie en vigueur pour les établissements recevant du
public (ERP) et les chaufferies de plus de 70 kW.
Porte :
Il n’existe pas de contraintes réglementaires particulières portant sur les portes de la chaufferie dans le cadre d’installations privées de moins de 70 kW. Pour les établissements recevant du public (ERP) et les chaufferies de plus de 70 kW, appliquez la règlementation en vigueur. La porte de la pièce de réserve doit être protégée contre une pression directe exercée par la masse de granulés. Ceci est réalisé en plaçant une barrière en planches de bois verticales à l’intérieur de la réserve.
Pans Inclinés :
Pour s‘assurer que la réserve de granulés puisse se vider complètement, nous recommandons le montage de pans inclinés. Pour vous aider à les réaliser, ÖkoFEN propose des équerres métalliques qui facilitent considérablement l’installation du plancher.
Système de remplissage du silo
Raccords de remplissage :
Les raccords de remplissage avec tuyaux de rallonge et bouchons, ainsi que les colliers pour la mise à la terre sont disponibles en kit chez ÖkoFEN et livrés avec la chaudière. La mise à la terre des raccords de remplissage est obligatoire.
Le remplissage dans de bonnes conditions de la pièce de réserve nécessite également un évent. Il s’agit d’une ouverture dans la pièce de réserve de diamètre 125 à 150 mm dans laquelle sera scellé un tube PVC de diamètre 125 à 150 mm. Une manchette filtrante sera fixée au tube lors du remplissage.
Dans certaines régions, l’évent de remplissage sera remplacé par un second raccord de remplissage qui permettra au camion de livraison, s‘il est équipé, de raccorder un système d‘aspiration. Votre représentant ÖkoFEN saura vous conseiller.
Connexion en surface
Connexion en dessous du niveau du sol
