Schemi idraulici pompa di calore GreenFOX
GreenFOX: il sistema completo della pompa di calore
Il buon funzionamento di una pompa di calore aria-acqua richiede non solo una pompa di calore potente e correttamente dimensionata, ma anche il giusto impianto idraulico. Il sistema completo di ÖkoFEN non solo fornisce la pompa di calore, l'impianto idraulico e il controllo intelligente da un'unica fonte, ma consente anche di risparmiare molto tempo e quindi denaro grazie alla semplicità e alla flessibilità del sistema completo.
Qualunque siano le esigenze, la pompa di calore GreenFOX 9/14 offre un'ampia gamma di schemi idraulici e di controllo per completare il sistema nel modo più semplice possibile. Gli schemi idraulici sono facili e veloci da integrare, la fondazione prefabbricata può essere installata in pochissimo tempo se necessario e un sistema di controllo completo, particolarmente intelligente e facile da usare, aiuta a ottenere il meglio dal sistema di riscaldamento.
Chi installa una pompa di calore GreenFOX, non solo ottenete tutto ciò che vi serve da un'unica fonte, ma anche il massimo della semplicità, della praticità e della facilità.
Vantaggi del sistema completo a pompa di calore per l'installatore
Il sistema compatto fa risparmiare tempo e denaro
Indipendentemente dallo schema idraulico previsto o dalla necessità di moduli solari o fotovoltaici, il sistema comprende tutto il necessario. Perché l'idraulica in particolare può spesso rappresentare una sfida.
Grazie agli schemi idraulici facilmente integrabili, l'installazione è un gioco da ragazzi e si risparmia tempo prezioso.
Il sistema modulare massimizza la flessibilità
Indipendentemente dal fatto che abbiate bisogno di moduli fotovoltaici/solari aggiuntivi o che vogliate utilizzare una fondazione prefabbricata per installare la pompa di calore, il nostro sistema offre la massima flessibilità ed è quindi adatto a tutte le sfide.
Anche la modalità di raffreddamento è integrata automaticamente nella pompa di calore GreenFOX. Ciò significa che non è necessario alcun materiale o manodopera aggiuntiva.
Il sistema completo riduce errori
Più componenti o passaggi diversi sono necessari, più un sistema può essere soggetto a errori. Per questo motivo, tutti i componenti e i processi della soluzione completa per pompe di calore di ÖkoFEN sono armonizzati e compatibili tra loro.
Questo significa che le fonti di errore sono assolutamente ridotte al minimo!
Sistema completo su solo 1 m2
Raffreddamento integrato
Naturalmente, la pompa di calore intelligente GreenFOX ha una funzione di raffreddamento integrata. I componenti idraulici rappresentano una soluzione di sistema semplice e possono quindi essere utilizzati senza alcuno sforzo aggiuntivo. Quando si raffredda con una pompa di calore, il circuito di riscaldamento viene invertito e l'acqua fredda scorre nel sistema.
Raffreddamento con pompa di calore
Il processo di raffreddamento con una pompa di calore inizia con l'assorbimento del calore dall'interno, che viene convertito in un fluido a bassa temperatura. Il refrigerante viene quindi compresso nella pompa di calore, che rilascia il calore assorbito nell'ambiente esterno. Il refrigerante viene depressurizzato e la sua pressione e temperatura diminuiscono. Il refrigerante freddo assorbe nuovamente il calore dall'interno e il ciclo si ripete.
La “fondazione prefabbricata fai da te”.
Minimo sforzo, massima praticità: con la fondazione prefabbricata fai-da-te in acciaio inox di alta qualità, il lavoro di preparazione per l'installazione dell'unità esterna è un gioco da ragazzi: basta scavare, creare una base di ghiaia, montare la fondazione prefabbricata, allineare e riempire di ghiaia. FATTO.
Controllo intelligente
Un sistema di controllo intelligente completa l'impianto e consente di ottenere il massimo dal riscaldamento. Il “GreenMode” consente per la prima volta di riscaldare con una pompa di calore ottimizzando le emissioni di CO2, il prezzo dell'elettricità o l'energia solare. Inoltre, grazie all'app myPelletronic 2.0, le impostazioni possono essere effettuate facilmente in qualsiasi momento e da qualsiasi luogo utilizzando uno smartphone.
Schemi idraulici dettagliati
.jpg)

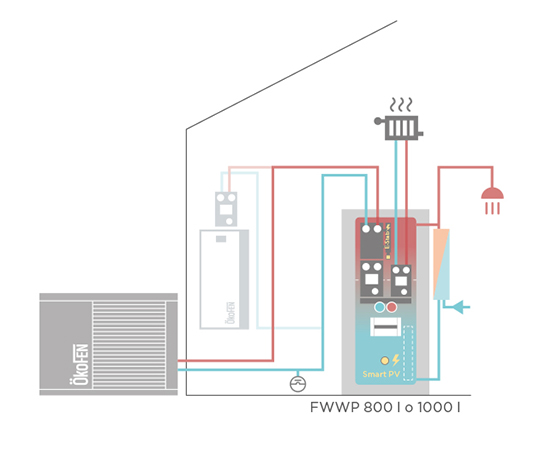

Riscaldamento e raffreddamento con accumulatore di sistema
Il nuovo accumulatore di sistema, con un volume d'acqua di 800 o 1000 litri e una separazione supplementare degli strati, garantisce tempi di funzionamento prolungati e consente un funzionamento senza problemi in linea con l'alimentazione di rete. Il set di collegamento idraulico per i bollitori di sistema con due valvole garantisce una commutazione intelligente tra il funzionamento in riscaldamento e in acqua calda.
Tutti i componenti possono essere montati sull'accumulatore di sistema. La modalità di raffreddamento viene attivata mediante commutazione manuale a monte del collettore del circuito di riscaldamento.
.jpg)
Riscaldamento e raffreddamento con accumulatore di sistema e solare
Come opzione, l'accumulatore di sistema a pompa di calore con un volume d'acqua di 800 litri o 1000 litri può essere dotato di uno scambiatore di calore a tubi lisci a serpentina solare. Il set di connessione idraulica per i bollitori di sistema con due valvole garantisce una commutazione intelligente tra il funzionamento in riscaldamento e in acqua calda.
La modalità di raffreddamento viene attivata mediante commutazione manuale a monte del collettore del circuito di riscaldamento.
Riscaldamento e raffreddamento con accumulatore combinato
Con il set di connessioni idrauliche per cilindri combinati e doppi e una sola valvola, è possibile non solo riscaldare con la pompa di calore GreenFOX, ma anche raffreddare attivamente. A differenza della modalità di riscaldamento, qui il circuito è invertito e l'acqua fredda scorre nel sistema. Per utilizzare questa funzione, è necessario che nella distribuzione del calore sia presente un sistema di riscaldamento a superficie come quello a pavimento, a parete o a soffitto.
Per il consueto comfort dell'acqua calda, è inoltre importante disaccoppiare il bollitore tampone dall'accumulo di acqua calda in termini di stratificazione.
Riscaldamento e raffreddamento con doppio accumulo e modulo acs
Il set di connessione idraulica per accumuli combinati e doppi, in combinazione con un doppio accumulo, consente il funzionamento dell'impianto sia in riscaldamento che in raffreddamento, nonché la preparazione igienica dell'acqua calda con un modulo acs. La soluzione perfetta per le esigenze più elevate!
