Planungsratgeber für Fachhandwerker - Lagerräume

Die optimale Lagerung der Pellets hängt von Ihren räumlichen Gegebenheiten ab.

Das Know-how und auch das Angebot an individuellen Lagerlösungen ist groß bei ÖkoFEN. Beginnend mit der Planung zur richtigen Dimensionierung Ihres Lagerraums, der Ausstattung bis hin zum automatischen Fördersystem der Holzpellets zur Pelletheizung beraten wir Sie gerne.

Informationen und Tipps für die Planung von Pelletheizungen mit Lagerraum

Die Größe des Lagerraums

Die Gebäude-Heizlast bestimmt die Größe des benötigten Lagerraums. Als Faustregel gilt: pro 1 kW Heizlast = 0,9 m³ Lagerraum (inklusive Leerraum).
Es ist ein rechteckiger, max. zwei Meter breiter Raum zu empfehlen. Pellets lassen sich unter 6,5 Tonnen Lagermenge ohne besondere Brandschutzbestimmungen lagern. Die Lagerung wird durch die Feuerungsverordnung geregelt. Über die in Ihrem Bundesland gültige Fassung informiert Sie >> Ihr ÖkoFEN Partner gerne.

Entleerung durch Schrägboden

Damit das Pelletlager optimal entleert wird, ist ein Schrägboden eingebaut. Die Pellets rutschen zur Austragungsschnecke in der Mitte. Der Inhalt des Lagers wird dadurch zuverlässig entleert.

Zur Errichtung der optimalen Schrägboden-Unterkonstruktion bietet ÖkoFEN passende Winkelträger, die dem Fachhandwerker die Arbeit wesentlich erleichtert.

Die Lage des Lagerraums

Der Lager- bzw. der Heizraum sollte möglichst an eine Außenmauer angrenzen, um die Einblas-, Absaug- und Belüftungsrohre einfach installieren zu können. Bei innenliegenden Räumen können diese Rohre aber auch bis an die Außenmauer geführt werden.

Im Pelletlagerraum dürfen keine Lichtschalter, Steckdosen, Leuchten oder Verteilerdosen installiert sein.

Lagerraum mit Vakuumsaugsystem

Pelletlager und Heizung sind bis zu 20 m entfernt.

Die Lage des Holzpelletlagers und des Heizraums

Die Pellets werden mittels Tankwagen angeliefert und in den Lagerraum eingeblasen. Die Tankwagen verfügen über einen Pumpschlauch mit max. 30 m Länge. Der Pelletlagerraum (bzw. die Befüllkupplungen) soll daher max. 30 m von der Hauszufahrt entfernt sein. Wenn möglich, sollte der Pelletlagerraum an eine Außenmauer angrenzen, da die Befüllstutzen von außen zugänglich sein sollen. Bei innenliegendem Lagerraum müssen die Einblas- und Abluftrohre bis an die Außenmauer geführt werden. (Achtung - Bestimmungen des Brandschutzes beachten!)

Der Heizraum sollte ebenfalls an eine Außenmauer angrenzen, weil dadurch eine direkte Be- und Entlüftung des Heizraumes möglich ist. Bei innenliegendem Heizraum muss ein Lüftungsrohr (mind. 200 cm²) bis an die Außenmauer geführt werden.

Skizze herunterladen

Feuchtigkeit

Grundsätzlich müssen Lagerräume „trocken“ sein. Nässe führt dazu, dass die Pellets aufquellen und zerstört werden.
Bei feuchten Räumen empfehlen wir, unseren >> Flexilo Gewebetank zu verwenden.

Elektroinstallation:

Im Pelletlagerraum dürfen sich keine Lichtschalter, Steckdosen, Lichtlampen oder Verteilerdosen u. dgl. befinden.

Die Größe des Holzpellet-Lagerraums:

Grundsätzlich sollte der Pelletlagerraum länglich rechteckig sein: z. B.: 2 m x 3 m oder 1,8 m x 3,2 m usw. Je schmaler der Raum ist, desto weniger "Leerraum" bleibt. Die Größe des benötigten Lagerraumes hängt von der Gebäudeheizlast ab. Berücksichtigt man das nicht nutzbare Raumvolumen, so ergibt sich für die Lagerung des gesamten Jahresbedarfs folgende Faustregel:

pro 1 kW Heizlast = 0,9 m³ Lagerraum (inkl. Leerraum)

Skizze herunterladen

Wie statte ich meinen Heiz- und Lagerraum aus?

Belüftung:

Jeder Pelletlagerraum oder Aufstellraum für Fertiglager muss belüftet werden. Die Lüftungsöffnungen sollten so angelegt sein, dass sie nicht unmittelbar unter Fenstern oder Zuluftöffnungen münden. Die Belüftung kann entweder über belüftete Befüllkupplungen oder getrennte Lüftungsöffnungen erfolgen.

Skizze herunterladen

Umfassungswände:

Die Umschließungswände müssen den statischen Anforderungen der Gewichtsbelastung durch die Holzpellets standhalten (Schüttgewicht ca. 650 kg/m³). Die Lagerraumwände sowie deren Verankerung im umgebenden Mauerwerk müssen sach- und fachgerecht entsprechend den Regeln der Technik ausgebildet sein. Decken und Wände sind so zu gestalten, dass es nicht durch Abrieb oder Ablösungen zu einer Verunreinigung der Holzpellets kommt.

Brandschutz:

Gemäß den Feuerungsverordnungen der Bundesländer gelten in den meisten Ländern Brandschutzvorschriften für Lagermengen über 10 m³ (ca. 6,5 t) und für Pelletkessel ab 50 kW Leistung. Auskünfte über Brandschutzbestimmungen erteilt Ihnen gerne >> Ihr ÖkoFEN Fachberater.

Skizze herunterladen

Türen:

Sie müssen nach außen aufgehen und mit einer Dichtung versehen sein. Bei der Tür des Pelletlagerraumes müssen auf der Innenseite der Türöffnung Holzbretter oder Pfosten angebracht werden, damit die Pellets nicht gegen die Tür drücken

Skizze herunterladen

Schrägboden:

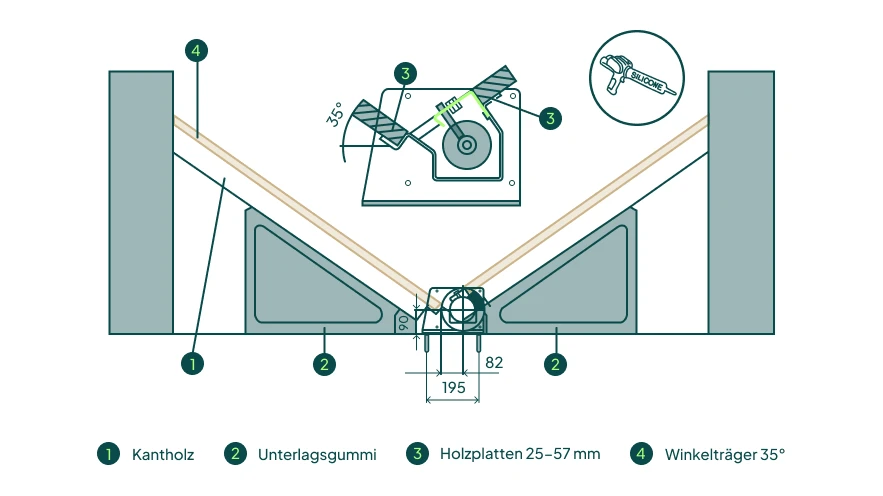

Damit der Pelletlagerraum auch fast vollständig entleert wird, empfehlen wir, im Lagerraum einen Zwischen-Schrägboden einzubauen. Für die Unterkonstruktion gibt es bei ÖkoFEN passende Winkelträger, die die Herstellung des Zwischenbodens wesentlich erleichtern.

Skizze herunterladen

Kupplungsstutzen mit Verschlussdeckel

Befüllkupplungen:
Die Pellets werden direkt in den Lagerraum eingeblasen und die Abluft abgesaugt. Dazu benötigt man zwei "Befüllkupplungen" mit Verschlussdeckel. (1 x einblasen + 1 x absaugen)

Diese Kupplungen samt evtl. Verlängerungsrohr oder Rohrbogen und Verschlussdeckel sowie Erdungsschelle gibt es bei ÖkoFEN als fertiges Set, welches gemeinsam mit der Heizungsanlage geliefert wird. Bauseits muss ein Wanddurchbruch mit einem Durchmesser von 125 bis 150 mm hergestellt werden. Am besten verwendet man dafür ein PVC-Rohr mit Ø 125 bis 150 mm, welches entweder eingemauert oder einbetoniert wird. Die Befüllkupplung wird im Zuge der Montage der Heizungsanlage dann mittels Brunnenschaum in den vorbereiteten Mauerdurchbruch eingeschäumt. Die Befüllkupplungen müssen mit dem Mauerwerk (Erdung) verbunden werden.

Skizze mit Lichtschacht herunterladen

Skizze ohne Lichtschacht herunterladen
